021-57735631三合一 料架整平機伺服送料機NLF2
NLF2 MODEL

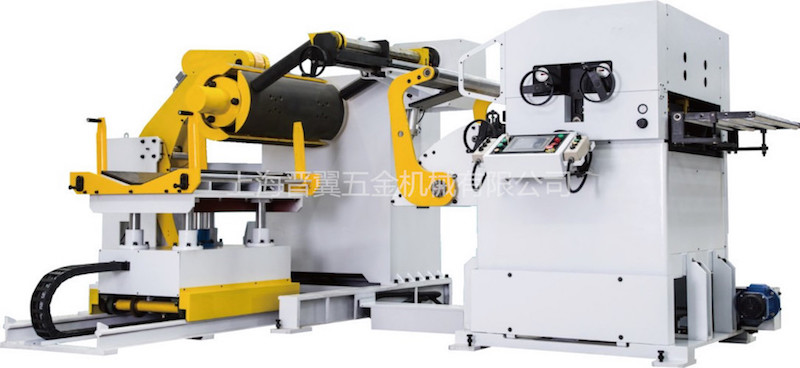

NLF2三機一體式 料架整平伺服送料機
3 in 1 N.C.LEVEL FEEDER
中厚板專用
適用材料厚度0.3～4.5mm
規格 Specifications
型號Model
項目Item
NLF2-400
NLF2-500
NLF2-600
NLF2-800
NLF2-1000
料寬 Width of Material(mm)
70～400
70～500
70～600
70～800
70～1000
料厚 Thickness of Material(mm)
0.3～4.5
最大料重 Max.Coil Weight(kg)
5000
5000(7000)
卷料內徑 Coil I.D.(mm)
508
卷料外徑Coil O.D.(mm)
1400
最大速度 Max.Line Speed(m/min)
22
標準送料精度 Feed Accuracy(mm)
±0.15
送料滾輪（組）Number of Feed Rolls
1
矯正滾輪 Work Roll
上Upper4/下Lower3
標準送料高度 Feed level(mm)
1200±100
電源電壓 Power Supply
220VAC 60HZ/AC380v 50HZ
空氣壓 Air Supply(kg/c㎡)
5kg/cm2
料架擴張方式 Uncoil Expansion
油壓Hydraulic
伺服馬達 Main Motor(kw)
AC4.4
AC5.5
料架馬達 Uncoil Motor(kw)
2.2
2.2(3.7)
矯正能力表 STRAIGTENUNG PERFORMANCE
型號Model
送料厚度 Thickness
0.3-0.8
1.0
1.6
2.0
2.3
2.8
3.2
4.5
送料寬度
Width(mm)
NLF2-400
400
370
300
160
NLF2-500
500
430
320
270
160
NLF2-600
600
430
360
290
250
160
NLF2-800
800
480
370
320
250
220
150
NLF2-1000
1000
750
430
330
290
230
200
110
上表中的屈服點應力σs=245N/mm2（抗拉強度σb=392N/mm2）
The above figures are the material having yield strength of σs=245N/mm2 max ( Tensile strength of σb=392N/mm2)
規格及外觀由于改進有可能在未通知時變化
Specifications are subject to change for improvement without notice

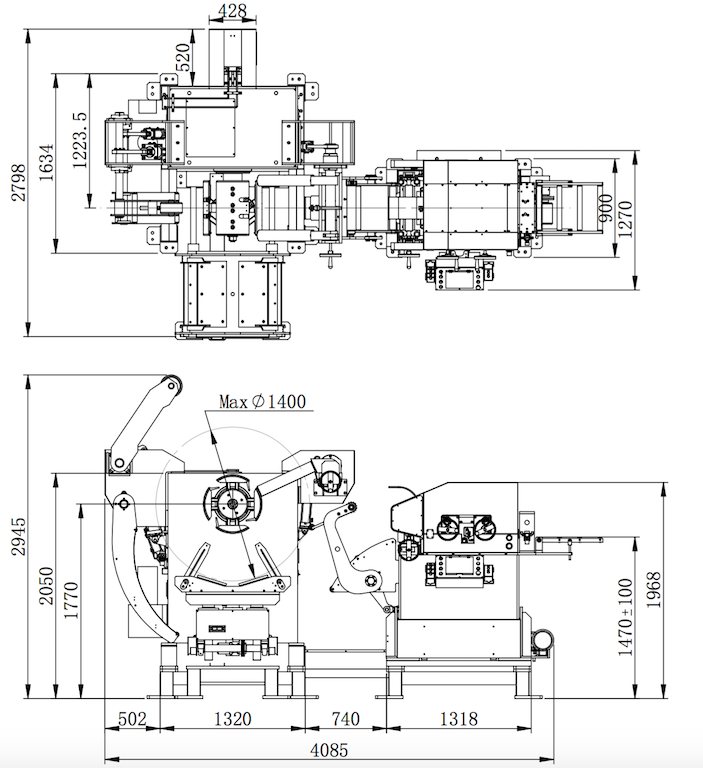

外形尺寸 Overall dimensions
-
